一、性能与用途
该窑采用低蓄热、高保温的耐火材料制成，电热元件采用高熔点材料制成螺旋管状，经久耐用。温度控制方式采用可编程自动控制，每一段均可设定目标温度、执行时间，即可使启动、升温、保温、降温、熄火等全过程均实现自动控制，并可储存40种以上制品的烧成曲线于控制仪内，以备随时调用。
二、主要技术参数
1．最高使用温度: ；
2．电源：
3．功率：
4．炉膛尺寸（长×宽×高）： ㎜ ；
5．外形尺寸（长×宽×高）： ㎜ ；
6．重量： ㎏
三、电窑的结构与原理
该窑由窑体和控制箱组成，其控制原理如图所示：
四、安装
该窑只需放置在较厚实的水泥地面上，找平找正。检查炉膛内电热丝的安置情况,若有从砖槽中弹出的电热丝,应将其推入砖槽中，并用楔形砖块塞紧。安装时，只需将电源线经用户自备的空气开关（不可带漏保）接到该窑的控制箱内的接线板上，在窑体下部标有接地符号的螺钉须接地线，以确保人身安全。
五、操作与使用
1. 操作面板如图所示：
② ----TCA-808程序控制仪
②----电流表
③----停止按钮
④----启动按钮
R----电源指示灯
S----电源指示灯
T----电源指示灯
2.装窑与排湿：首先将电源关闭，再将窑门手轮旋松移开，把窑门打开，将涂过防粘面料的棚板和立柱分层码好，并同时由下而上一层层将待烧制品码放好，制品码放时要留有相应的间隙，特别要注意制品与窑的左右两侧和前后两端以及窑顶要保持3～4㎝的间隙，以防制品可能与电热元件发生相碰而引起不必要的故障。此时，窑顶的排气孔与窑底的进风口（带窑车的电窑无此结构）应打开，以便让水气排出窑外，当窑温升到800℃（此前尚有结晶水和分解气体的排出）之后，视情将窑顶之孔盖上，同时将窑底进风口关闭，这样可以节约电能。

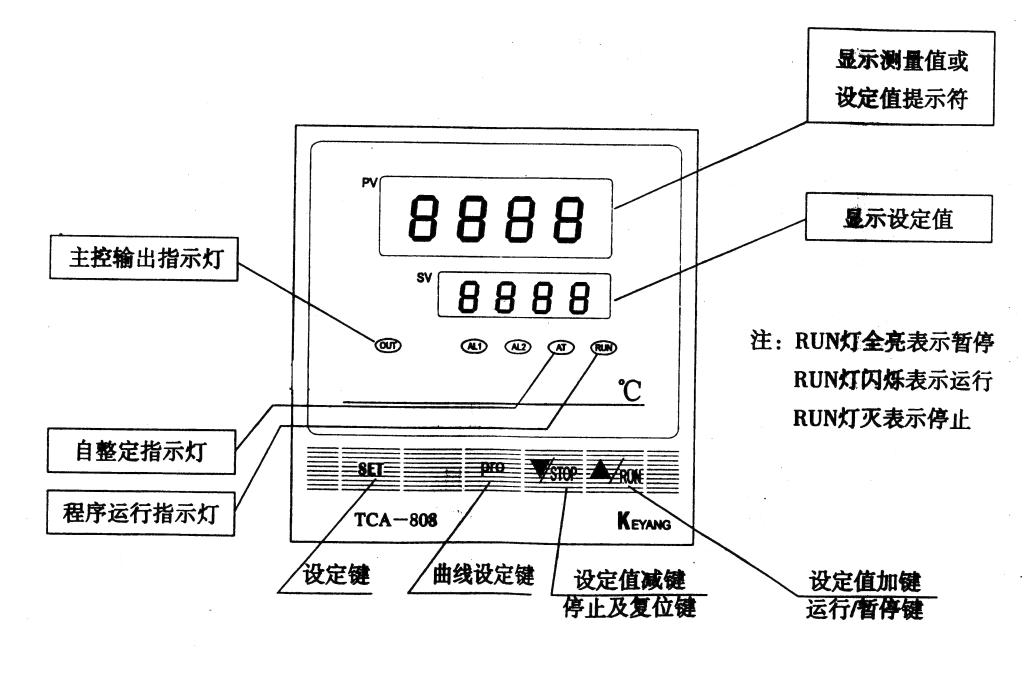

3、编程器的面板
按键说明：
SET：请用户不要动用该键，该键是专业人员出厂时根据用户的用途，已设定好了各种参数，用户不要更改。
Pro：①在正常控制状态下，按本键3秒进入编程状态。②在正常控制状态下，按本键0.5秒进入当前参数查看和修改。③在设定区，按本键0.5秒切换参数。④在设定区，按本键5秒退出设定区。
：①在正常控制状态下，按本键3秒后进入停止状态并复位。②在设定区时，按本键数字递减，一直按着本键数字将快速递减（共3档速度）
△ ：①在正常控制状态下，按本键3秒后进入运行或暂停。
②在设定区时，按本键数字递增，一直按着本键数字将快速递增（共3档速度）
4.程序的编排：为了简明易懂，现以如下升温曲线图为例：
a.根据升温曲线，编出如下的折线：
C00 50 启始温度
①T00 100 第一段程序运行时间
C01 300 第一段程序终止温度
②T01 110 第二段程序运行时间
C02 700 第二段程序终止温度
③T02 95 第三段程序运行时间
C03 1000 第三段程序终止温度
④T03 100 第四段程序运行时间
C04 1260 第四段程序终止温度
⑤T04 20 第五段程序运行时间
C05 1260 第五段程序终止温度
⑥T05 -34 第六段程序终止温度
b.程序设置操作方法：
首先，按启动按钮，使控制箱上电，接着按Pro键3秒，进入设定区，这时PV窗显示温度代码C00提示符，通过▽和△键使SV窗变为50，即为50℃，再按Pro键0.5秒，PV窗显示T00提示符，用上面同样的方法，将50分钟输入SV窗内，归纳起来如下：
按一下Pro，PV窗出现C00，通过▽和△键，使SV窗为50；
按一下Pro，PV窗出现T00，通过▽和△键，使SV窗为100；
按一下Pro，PV窗出现C01，通过▽和△键，使SV窗为300；
按一下Pro，PV窗出现T01，通过▽和△键，使SV窗为110；
按一下Pro，PV窗出现C02，通过▽和△键，使SV窗为700；
按一下Pro，PV窗出现T02，通过▽和△键，使SV窗为95；
按一下Pro，PV窗出现C03，通过▽和△键，使SV窗为1000；
按一下Pro，PV窗出现T03，通过▽和△键，使SV窗为100；
按一下Pro，PV窗出现C04，通过▽和△键，使SV窗为1260；
按一下Pro，PV窗出现T04，通过▽和△键，使SV窗为20；
按一下Pro，PV窗出现C05，通过▽和△键，使SV窗为1260；
按一下Pro，PV窗出现T05，通过▽和△键，使SV窗为-34；
根据需要，可将数个制品的升温曲线接续编下去。
c.要使所编好的程序投入运行，只要在退出设定区后，按△键3秒即可，这时RUN灯会闪烁。在运行时，若对某个参数需要修改，可以按Pro键3秒进入设定区，然后依次找出所要修改的参数，并通过▽和△键将其修改；若要对当前运行段的参数（包括温度和时间）进行修改，也可按Pro键0.5秒，进入当前参数查看，找到相应的参数，通过▽键和△键将其修改，然后按Pro键确认即可。
5.若要调用已编入的某个程序或某段程序，只要按Pro键0.5秒进入当前参数查看，当PV窗显示程序段提示符S22时，通过▽和△键，使SV窗的段号改为所需程序的段号，接着依次按Pro键3秒、▽键3秒、△键3秒，运行状态即被改变并接续运行。
6.在烧制过程如果听到窑内有炸坯声音并分析为坯体过湿或坏体过厚、升温过快，此时可以按△键3秒，使程序进入暂停状态，这时RUN灯全亮而不闪烁。有时当设定的时间过短导致期望温度远高于测量温度时，也可以采用以上暂停操作，以取得设定值与测量值的协调。此功能也使该窑具有电热衡温干燥器的作用。若要恢复程序运行，同样为按△键3秒，使RUN灯闪烁。
7. 为了使参数和程序不让局外人弄乱，可设置电子锁将程序锁定，即按SET键3秒，进入设定区，出厂设定为LOK=00，只要按△键使LOK=2即完成锁定。
8．该窑在熄火后，一般应及时将窑顶的排气孔和窑底的进风口打开，以加快冷却速度。
六、注意事项
1. 当窑内温度小于150℃时，方可打开窑门取制品，否则会发生制品的风裂。
2.开窑前，应先关闭电源，以确保人身安全。
3.取放棚板时，注意不要碰撞炉膛里的热电偶。当发现棚板有凹凸变形时，应及时翻面使用，以延长棚板的使用寿命。
4.窑炉在烧成过程中，三相指示灯出现闪亮属正常现象。若有的指示灯一直亮，那就可能是交流固态继电器击穿，应更换相同型号的固态继电器。若有的指示灯一直不亮，那就要先检查指示灯是否烧坏，坏了就应换上相同规格的指示灯，否则就是电热丝断开，应换上新的电热元件，在有条件的情况下，也可以用不锈钢焊条将断开的电热丝焊接起来。
5．高温烤烧后的电热丝，将失去弹性而变脆，故不要去碰撞电热丝，否则会引起电热丝的断裂。若遇电热丝从砖槽中弹出,应通过加热致电热丝400℃左右后，关闭电源，用钳子将电热丝整形后推进去，并用楔形砖块塞紧。。
6．新窑第一次启用时，应在窑门与窑体有油漆的边框之间隔上两层报纸，以防高温时油漆与耐火纤维粘连在一起。万一发生粘连，就应使用刀片贴着窑体钢板将耐火纤维划开。
7．新窑第一次烤烧，烧到高温时，砌筑裹入的有机物会燃烧冒烟，属正常现象。
8．若按压启动键以后，电控箱不上电，就要检查控制电路中的保险管是否烧坏，坏了就应换上相同规格的保险管。
9.窑炉不使用时应将电源切断并带上窑门。
